يُمكن لكل من الزجاج المزدوج والزجاج الرقائقي العازل للصوت تقليل الضوضاء، لكنهما يحلان المشكلة بطرق مختلفة. يعتمد الزجاج المزدوج القياسي بشكل أساسي على فصل الزجاج والفراغ الهوائي بين الألواح.
يستخدم الزجاج الرقائقي الصوتي طبقة وسيطة خاصة لامتصاص اهتزازات الزجاج. وفي المشاريع التي تتطلب أداءً عالياً، غالباً ما يُركّب الزجاج الرقائقي الصوتي كلوح واحد من وحدة زجاجية مزدوجة.
ما الفرق بين الزجاج المزدوج والزجاج الرقائقي الصوتي؟
الزجاج المزدوج، ويسمى أيضًا وحدة زجاج معزول أو وحدة الزجاج المعزول (IGU)، تتكون من لوحين زجاجيين يفصل بينهما تجويف محكم الإغلاق. قد يحتوي هذا التجويف على هواء جاف أو غاز خامل مثل الأرجون. يتمثل الغرض الرئيسي منه في العزل الحراري، على الرغم من أن تصميمه يوفر أيضًا بعض التحسينات الصوتية.

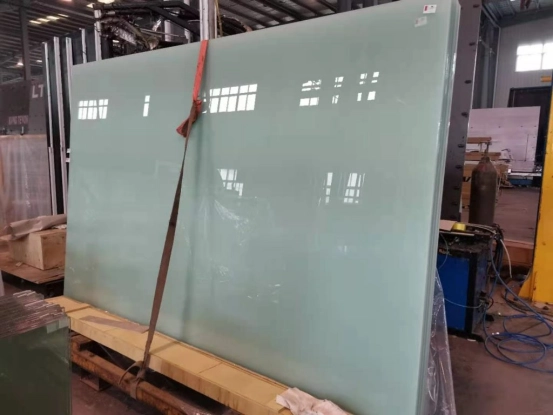

يُصنع الزجاج الرقائقي الصوتي عن طريق ربط طبقتين من الزجاج بطبقة عازلة للصوت. قد تبدو هذه الطبقة مشابهة لطبقة الزجاج الرقائقي العادية، لكن خصائصها الصوتية مختلفة. فهي تقلل الاهتزازات وتحد من انتقال الطاقة الصوتية عبر الزجاج.
أحدهما وحدة تزجيج. والآخر تركيبة زجاجية.
كيف يساهم كل نوع من أنواع الزجاج في تقليل الضوضاء؟
يعتمد التحكم في الصوت على الكتلة والصلابة والتخميد والمسافة بين الزجاج والتردد. قد يُساعد تغيير عنصر واحد فقط، لكن التركيب الكامل هو الذي يُحدد النتيجة.
كيف تبدو أنظمة التحكم في الزجاج المزدوج؟
في الزجاج المزدوج، يفصل التجويف بين لوحي الزجاج ويقلل من انتقال الصوت المباشر. وعادةً ما تتحقق نتائج أفضل عندما يكون للوحين سماكات مختلفة.
تسمح الوحدة المتناظرة، مثل زجاج بسمك 6 مم + تجويف + زجاج بسمك 6 مم، لكلا اللوحين بالاستجابة بطريقة مماثلة. أما الوحدة غير المتناظرة، مثل زجاج بسمك 8 مم + تجويف + زجاج بسمك 6 مم، فتؤدي إلى تغيير سلوك الرنين لكل لوح. وتكون هذه الاستجابة الأوسع أكثر فائدة بشكل عام في مواجهة الضوضاء الحضرية المختلطة.
كيف يتحكم الزجاج الرقائقي الصوتي في الصوت
زجاج رقائقي صوتي يعمل ذلك من خلال التخميد. فعندما يصل ضغط الصوت إلى الزجاج، تعمل الطبقة الصوتية البينية على تقليل الاهتزاز المنتقل بين الألواح الملتصقة.
يظهر الفرق جلياً في نطاقات الترددات التي يميل فيها الزجاج المتجانس العادي إلى فقدان كفاءته. وتُعدّ حركة المرور مثالاً جيداً على ذلك، لأنها ليست صوتاً نقياً واحداً. فالمحركات والإطارات وأبواق السيارات وأسطح الطرق تُشكّل مزيجاً متغيراً من الترددات المنخفضة والمتوسطة.
أيها يقدم أداءً أفضل في مواجهة ضوضاء المرور والطائرات والكلام؟
يعتمد الجواب على تراكم الزجاج وليس على ملصق المنتج وحده.
| الضوضاء أو عامل التصميم | زجاج مزدوج قياسي | زجاج رقائقي صوتي |
| الضوضاء الحضرية العامة | معقول مع بناء غير متماثل مناسب | عادةً ما تكون أقوى عند تحديد مواصفاتها بشكل صحيح |
| حركة المرور على الطرق | أداء متوسط | تخميد أفضل عبر الترددات الصعبة |
| ضوضاء الطائرات والسكك الحديدية | غالباً ما يكون غير كافٍ بمفرده | أكثر ملاءمة، خاصة داخل وحدة زجاجية معزولة |
| خصوصية الكلام | مناسب للغرف العادية | مفضل لغرف الاجتماعات والأماكن الحساسة |
| العزل الحراري | قوي | محدود عند استخدامه كلوح واحد مصفح |
| السلامة بعد الكسر | يعتمد ذلك على نوع الزجاج المستخدم | تبقى الشظايا ملتصقة بالطبقة البينية |
تُعدّ قيم STC أو Rw مفيدة للمقارنات العامة. وقد تكون OITC أكثر ملاءمةً عندما يكون الشاغل الرئيسي هو ضوضاء النقل في الهواء الطلق. وحتى في هذه الحالة، ينبغي أن تشير الأرقام إلى تكوين الزجاج المختبر - وليس إلى منتج مشابه، أو تجويف مختلف، أو عنوان كتيب.
متى يكون الزجاج المزدوج القياسي كافياً للتحكم في الضوضاء؟
عادةً ما يكون الزجاج المزدوج القياسي كافياً عندما لا تكون البيئة الخارجية قاسية ويظل الأداء الحراري هو الأولوية الرئيسية في التصميم.
تشمل التطبيقات النموذجية المكاتب منخفضة الارتفاع على الطرق الثانوية، والمجمعات السكنية البعيدة عن ممرات النقل، والمباني التجارية ذات مستوى الضوضاء المعتدل خلال النهار.
يُفضّل استخدام تصميم غير متماثل. فاستخدام ألواح بسماكات مختلفة يُعطي عادةً تغطية صوتية أفضل من استخدام لوحين متطابقين.
زجاج مزدوج قياسي يُعدّ هذا الأمر منطقيًا أيضًا عندما لا يكون للمشروع هدف صوتي محدد. فدفع ثمن طبقة عازلة صوتية متخصصة دون التحقق من مستوى الضوضاء الفعلي قد يزيد التكلفة دون إحداث فرق ملموس داخل الغرفة.
متى يجب عليك تحديد الزجاج الرقائقي الصوتي؟
ينبغي النظر في استخدام الزجاج الرقائقي الصوتي عندما يكون المشروع قريبًا من المطارات أو السكك الحديدية أو الطرق السريعة أو المنشآت الصناعية أو مناطق الترفيه المزدحمة.
كما أنه مناسب للأماكن التي يكون للإزعاج فيها تبعات تجارية مباشرة. غرف الفنادق مثال واضح على ذلك، وكذلك أجنحة المستشفيات، والفصول الدراسية، وغرف التسجيل، والمكاتب التنفيذية، وقاعات الاجتماعات التي تتطلب خصوصية في الكلام.
لا ينبغي اعتبار الزجاج الرقائقي القياسي المصنوع من مادة PVB زجاجًا رقائقيًا عازلًا للصوت تلقائيًا. فكلا المنتجين يحتفظان بالزجاج المكسور، لكن طبقاتهما الداخلية ليست مصممة لتوفير أداء مماثل في امتصاص الصوت.
هل الزجاج المزدوج المصفح العازل للصوت هو الحل الأمثل؟
بالنسبة للواجهات ذات المتطلبات العالية، غالباً ما يكون الجواب نعم.
قد تجمع الوحدة المصممة جيدًا بين لوح زجاجي عازل للصوت، وتجويف مناسب، ولوح زجاجي ثانٍ بسماكة مختلفة. ويمكن إضافة طبقة طلاء منخفضة الانبعاثية عند الحاجة إلى أداء للتحكم الحراري أو الشمسي.
لا يعني ذلك أن كل مشروع يحتاج إلى أقصى قدر من المواد المتاحة. فزيادة كمية الزجاج تزيد الوزن، ومتطلبات المعدات، وتكاليف الشحن، وحمل الهيكل. ويُعدّ المبالغة في المواصفات أمرًا شائعًا، وعادةً ما يكون ذلك بسبب عدم قياس مصدر الضوضاء بشكل صحيح.
الحل الأكثر فعالية عادة ما يكون حلاً متوازناً: كتلة كافية، وعدم تناسق مفيد، وتخميد صوتي، ونظام إطار قادر على الحفاظ على منع تسرب الهواء.
يُجسّد مشروع فندق مطار هذا النهج. قد لا يُحقق استبدال وحدة زجاجية معزولة متناظرة بأخرى أثقل منها سوى تحسين محدود. بينما يُمكن أن يكون إدخال لوح داخلي مُصفّح صوتيًا وتعديل سُمك اللوح الخارجي أكثر فعالية، لا سيما عند ترقية موانع التسرب في الإطار في الوقت نفسه.
كيف ينبغي للمشترين اختيار التكوين المناسب للزجاج العازل للصوت؟
ينبغي أن تشمل عملية الاختيار العملية بعض النقاط التالية:
- حدد مصدر الضوضاء الرئيسي والوقت من اليوم الذي يكون فيه أكثر إزعاجاً.
- تأكد مما إذا كان STC أو Rw أو OITC هو المتطلب الرئيسي للمشروع.
- اطلب بيانات الاختبار الخاصة بسماكات الزجاج الفعلية وتكوين التجويف.
- تنسيق الأداء الصوتي مع قيمة U والتحكم الشمسي ومتطلبات السلامة.
- تحقق من إحكام إطار الهيكل، والحشيات، وفتحات التهوية، وتركيب المحيط.
- يرجى التأكد من حجم الزجاج ووزنه وحدود المعالجة وشروط الشحن قبل الموافقة.
في مشاريع التصدير، تستحق التعبئة والتغليف والمناولة اهتماماً خاصاً. قد تكون الوحدات المصفحة والمعزولة ثقيلة، لا سيما في ألواح الواجهات كبيرة الحجم. التصميم الصوتي الجيد الذي يصل متضرراً عند الحواف ليس تصميماً جيداً.
الزجاج المزدوج أم الزجاج الرقائقي الصوتي: أيهما يجب أن تختار؟
اختر الزجاج المزدوج القياسي عندما تكون أولوياتك الرئيسية هي تقليل الضوضاء بشكل معتدل، والعزل الحراري، والتحكم في التكاليف.
اختر الزجاج الرقائقي الصوتي عندما يكون للضوضاء الخارجية أو السلامة أو خصوصية الكلام أهمية أكبر.
استخدم الزجاج الرقائقي الصوتي داخل وحدة زجاجية مزدوجة عندما يتعين على المبنى التعامل مع ضوضاء النقل الخطيرة مع الاستمرار في تلبية متطلبات أداء الطاقة.
زجاج لاندسون تُقدم شركة لاندسون غلاس خدمات تصنيع وتصنيع تركيبات زجاج عازل للصوت ومُصفّح حسب الطلب لمشاريع النوافذ والأبواب والجدران الستائرية في الخارج. تشمل تفاصيل عرض الأسعار المفيدة حجم اللوح، وتركيبة الزجاج، ومتطلبات الطلاء، ومستوى العزل الصوتي المستهدف، ومعايير السلامة، وكمية المشروع. أرسل إلى لاندسون غلاس حجم الزجاج المطلوب، ومستوى العزل الصوتي المستهدف، ونوع الطلاء، ومعايير السلامة، وكمية المشروع لمناقشة تصميم تركيب زجاج عازل للصوت حسب الطلب.
أسئلة متكررة
س: هل الزجاج الرقائقي الصوتي أفضل دائماً من الزجاج المزدوج؟
ليس في كل التطبيقات. يوفر الزجاج الرقائقي الصوتي عادةً تخميدًا أفضل، بينما يوفر الزجاج المزدوج عزلًا حراريًا أقوى. غالبًا ما يستخدم المشروع الذي يتطلب كلا النوعين الزجاج الرقائقي الصوتي داخل وحدة زجاجية معزولة.
س: هل يؤدي وجود تجويف هوائي أوسع دائمًا إلى تحسين عزل الصوت؟
لا، يؤثر عرض التجويف على الأداء الصوتي، لكن العلاقة ليست مطلقة أو خطية. ويظل سمك اللوح، وعدم التناظر، وتصميم الإطار، وجودة التركيب عوامل مهمة.
س: هل يمكن دمج الزجاج منخفض الانبعاثية مع الزجاج الرقائقي الصوتي؟
نعم. يمكن دمج طبقة طلاء منخفضة الانبعاثية في وحدة زجاجية مزدوجة عازلة للصوت. يجب التأكد من سطح الطلاء وسماكة الزجاج مع الشركة المصنعة لتجنب مشاكل التوافق أو التصنيع.
س: هل الزجاج السميك كافٍ لحجب ضوضاء المرور؟
ليس دائمًا. قد تُساعد زيادة الكتلة، لكن قد يظل أداء لوح زجاجي سميك واحد ضعيفًا عند ترددات معينة. غالبًا ما تكون الوحدة غير المتماثلة ذات الطبقة الصوتية البينية أكثر فعالية.
س: هل ينبغي على المشترين الاعتماد فقط على تصنيف STC؟
لا، يُعدّ اختبار STC مفيدًا، لكنه قد لا يُمثّل بشكل كامل ضوضاء حركة المرور منخفضة التردد أو ضوضاء الطائرات. قد يُوفّر اختبار OITC أو التحليل الصوتي الخاص بالمشروع أساسًا أفضل لاختيار الواجهات الخارجية.
