Überkopfverglasungen sehen auf der Zeichnung sauber aus. Vor Ort sind sie jedoch unerbittlich. Ein Vordach über einem Eingang oder ein Oberlicht über einer Lobby muss die geplanten Lasten tragen und auch nach einem Bruch noch ausreichend sicher sein. Die Dicke allein löst dieses Problem nicht. Die Spezifikation muss Glas, Zwischenschicht, Trägerkonstruktion, Entwässerung, Beschichtungen und die örtlichen Bauvorschriften miteinander verbinden.
Warum wird Verbundglas für Überkopfverglasungen verwendet?
Die größte Sorge gilt dem radioaktiven Niederschlag. Wenn eine Freileitungsverkleidung bricht, dürfen die Bruchstücke keine Gefahr für die darunter befindlichen Personen darstellen.
Laminiertes Glas Durch eine Zwischenschicht werden zwei oder mehr Glasschichten miteinander verbunden. Nach einem Bruch bleiben die Fragmente eher zusammen, als frei abzufallen. Die Wärmebehandlung dient einem anderen Zweck: Sie verbessert die Festigkeit und verändert das Bruchmuster. Sie bietet jedoch nicht die gleiche Stabilität wie die Laminierung.
Eine monolithische, gehärtete Stahlplatte kann zwar eine hohe Anfangslast tragen, aber im Falle eines Bruchs die Öffnung freigeben. Über einem stark frequentierten Eingang ist dies in der Regel ein unerwünschter Ausfallmodus.
Welche Leistungsanforderungen muss Verbundglas für Deckeneinsätze erfüllen?
Die Materialzusammensetzung sollte auf dem zu erwartenden Verhalten während des Gebrauchs und nach Beschädigungen basieren – und nicht auf einer vertrauten Schichtdicke, die von einem anderen Auftrag übernommen wurde.
Bruchfestigkeit und Leistung nach dem Bruch
Die Spezifikation sollte festlegen, was im Falle eines Bruchs einer Lage zu tun ist. Kann die Platte bis zum Schließen des Bereichs abgestützt bleiben? Ist ein vorübergehendes Durchhängen zulässig? Könnte sich das Laminat vom Rahmen lösen?
Ein vierseitig gelagertes Oberlicht verhält sich anders als ein punktgebundenes Vordach. Auch die Temperatur spielt eine Rolle. Mit steigender Temperatur des Laminats verlieren einige Zwischenschichten an Steifigkeit, was sich auf die Durchbiegung und das Verhalten nach einem Bruch auswirkt.
Kritische Bereiche erfordern möglicherweise eine strukturelle Zwischenschicht, zusätzliche Lagen, eine mechanische Befestigung oder eine projektspezifische Bewertung.
Strukturelle Belastungen und Durchbiegung
Überdachte Glasflächen können Eigenlasten, Winddruck und Sog, Schnee, Stauwasser, Wartungsaufwand und seismische Bewegungen ausgesetzt sein. Maßgeblich ist nicht immer der stärkste Winddruck. Langanhaltender Schneefall oder stehendes Wasser können die Belastung erhöhen.
Die Berechnung umfasst die Paneelgröße, das Seitenverhältnis, die Lagerungsbedingungen, die Glasart, die Belastungsdauer und die zulässige Durchbiegung. ASTM E1300 bietet ein Verfahren für definierte Glaskonfigurationen und Lagerungsbedingungen; es ist jedoch keine universelle Abkürzung für jede Form oder jedes Befestigungssystem.
Begehbare Verglasungen stellen eine eigene Kategorie dar und erfordern eine spezielle Tragwerksplanung.
Welche Glaszusammensetzung und Zwischenschicht sollten spezifiziert werden?
Eine sinnvolle Spezifikation beschreibt den kompletten Aufbau. „12 mm Verbundglas“ reicht für die technische Prüfung oder die Produktion nicht aus.
Auswahl des Glasfaser-Schichttyps
Normales Verbundglas hält Bruchstücke gut zurück, seine geringere Festigkeit kann jedoch die Paneelgröße einschränken. Wärmebehandeltes Verbundglas wird häufig dort eingesetzt, wo eine verbesserte mechanische und thermische Beständigkeit erforderlich ist.

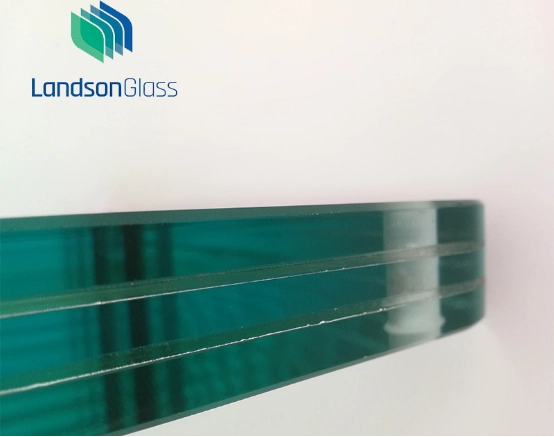

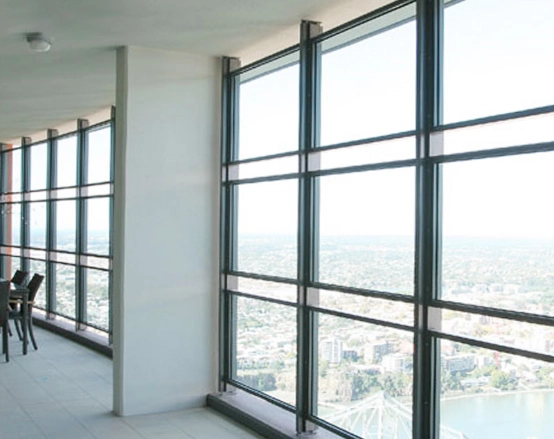

Voll gehärtetes Laminiertes Glas Es bietet eine höhere Anfangsfestigkeit. Nach dem Bruch zerfällt es jedoch in eine flexible Schicht aus kleinen Partikeln, die von der Zwischenschicht zusammengehalten werden. Große Überdachungen und nur minimal gestützte Paneele erfordern eine sorgfältige Prüfung. Zur Reduzierung des Bruchrisikos durch Nickelsulfid kann ein Wärmebehandlungstest vorgeschrieben werden.
Auswahl der Zwischenschicht
| Zwischenschichtoption | Typische Verwendung | Hauptanliegen |
| Standard PVB | Gerahmte Sicherheitsverglasung | Temperatur, Kantenexposition und -speicherung |
| Akustisches PVB | Dächer in der Nähe von Straßen, Flughäfen oder Bahnstrecken | Testdaten für den kompletten Aufbau |
| Struktureller Ionoplast | Große Paneele, hohe Lasten oder begrenzte Stützen | Berechnungsmethode und Behebung der Kompatibilität |
Die Zwischenschichtdicke sollte den geforderten Leistungsanforderungen entsprechen. Ein gerahmtes Atriumdach und ein verschraubtes Vordach erfordern möglicherweise unterschiedliche Lösungen, selbst bei ähnlichen Paneelgrößen.
Wie wirken sich Auflagerbedingungen und Randdetails auf die Spezifikation aus?
Die Glasabstützung ist Teil des Tragsystems. Vierseitige Rahmenkonstruktionen, zweiseitige Abstützungen, Klemmen und Punktbefestigungen erzeugen unterschiedliche Spannungen und Durchbiegungen.
Die Zeichnungen sollten Angaben zu Glasaufnahme, Lagerlänge, Setzblöcken, Dichtungen, Dichtstoffen, Randabstand und Entwässerung enthalten. Lochdurchmesser, Aussparungen und Ausschnitte müssen vor der Wärmebehandlung abgestimmt werden. Sie können nachträglich nicht mehr geändert werden.
Freiliegende Laminatkanten erfordern besondere Sorgfalt. Feuchtigkeit, ungeeignete Dichtstoffe und aggressive Reinigungsmittel können einige Zwischenschichten beschädigen. Ein häufiges Problem auf der Baustelle ist simpel: Wasser sammelt sich an der Kante, weil der Wasserablauf nicht fachgerecht ausgeführt wurde.
Welche Normen, Standards und Dokumente sollten herangezogen werden?
Der Projektcode steht vor der Produktbroschüre.
ASTM C1172 legt die Qualitätsanforderungen für laminiertes Architekturflachglas fest. Es ersetzt jedoch weder Aufprallprüfungen noch die statische Berechnung.
Für andere Märkte listen Sie bitte die relevanten EN-, BS-, AS/NZS- oder nationalen Normen nach Ausgabe auf. Fordern Sie außerdem Zeichnungen der Glaszusammensetzung, Toleranzen, Sicherheitsprüfberichte, Wärmebehandlungsprotokolle, gegebenenfalls Wärmebehandlungsprotokolle und Beschichtungsdaten an.
Wie sollten die thermische, die Solar- und die IGU-Leistung spezifiziert werden?
Die Oberlichtverglasung kann aus monolithischem Verbundglas oder aus Verbundglas bestehen. IsolierglaseinheitDiese Wahl beeinflusst die Dichtigkeit der Kanten, das Kondensationsrisiko, die Wärmeleistung und die Kosten für einen Austausch.
Geben Sie den erforderlichen U-Wert, den solaren Wärmegewinnkoeffizienten, die Lichtdurchlässigkeit, die Schalldämmung und die UV-Beständigkeit an. Tönungen, Keramikfritten und Sonnenschutzbeschichtungen können die Sonneneinstrahlung erhöhen, daher ist eine Überprüfung der thermischen Spannungen erforderlich. Die Position der Beschichtung muss eindeutig angegeben werden.
Bei geneigten Isolierglaseinheiten ist die Wasserableitung ein wichtiger Aspekt. Abstandhalter, Dichtungen und Rahmenentwässerung müssen optimal aufeinander abgestimmt sein.
Was sollten Käufer in eine Angebotsanfrage für Oberlichtverglasung aufnehmen?
Eine aussagekräftige Angebotsanfrage ermöglicht es dem Hersteller, die Risiken vor Produktionsbeginn zu bewerten. Eine ungenaue Teileliste verschiebt die offenen Fragen lediglich auf spätere Produktionsschritte.
Beschaffungscheckliste
- Projektstandort, Code und erforderliche Standards
- Plattengrößen, -formen, -mengen und Toleranzen
- Dachneigung, Montagehöhe und Tragsystem
- Bemessungslasten und Durchbiegungsgrenzen
- Glasfaserschichten, Zwischenschichten, Beschichtungen, Glasfritte und Farbpigmente
- Kantenbearbeitung, Löcher, Kerben und Ausschnitte
- Erforderliche Berichte, Packreihenfolge und Etiketten
Häufige Spezifikationsfehler
Der häufigste Fehler ist die Auswahl von Glas allein anhand der Nenndicke. Weitere Probleme sind die Gleichsetzung von monolithischem Einscheiben-Sicherheitsglas mit Verbundglas, das Weglassen von Stützdetails, das Nichtbestimmen von Beschichtungsoberflächen undefinierte Angaben sowie die Bestellung von Bohrungen, bevor die Geometrie der Beschläge feststeht.
Die visuelle Begutachtung wird oft unterschätzt. Ein Dachpaneel vor dem Himmel kann Wellenbildung, Dunst oder Farbunterschiede offenbaren, die auf einem Mustertisch kaum sichtbar waren. Ein maßstabsgetreues Modell ist daher oft die Mühe wert.
Fazit – Wie können Käufer eine sichere Spezifikation für Überkopfverglasungen festlegen?
Ein Deckenlaminat ist eine Komponente eines Systems, das Rahmen, Dichtungen, Entwässerung, Befestigungen und Wartungszugang umfasst.
Senden Sie den Projektstandort, die Zeichnungen, den Schaltplan, die Details zur Stützkonstruktion, die Auslegungslasten und die Leistungsziele an Landson Glas Zur Fertigungsprüfung und Angebotserstellung. Eine frühzeitige Abstimmung ist kostengünstiger als Änderungen nach dem Härten und Laminieren.
FAQ (häufig gestellte Fragen)
F: Kann gehärtetes Glas allein für die Überkopfverglasung verwendet werden?
In manchen Systemen mag dies zulässig sein, jedoch bietet es nicht die Fragmentrückhaltung von Verbundglas. Die geltenden Vorschriften sollten die Entscheidung bestimmen.
F: Ist PVB für ein außenliegendes Glasvordach geeignet?
Oft ja, wenn Kanten geschützt sind und die Konstruktionsbedingungen bekannt sind. Freiliegende Kanten, hohe Temperaturen oder hohe Anforderungen an die Bruchfestigkeit können eine strukturelle Zwischenschicht rechtfertigen.
F: Wie dick sollte Verbundglas für Dächer sein?
Es gibt keine verlässliche Standarddicke. Plattengröße, Unterkonstruktion, Belastungen, Glasbehandlung, Zwischenschicht, Temperatur und Durchbiegungskriterien müssen gemeinsam berechnet werden.
